| 縞鋼板・鋼板寸法切り重量表 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ホット材とも呼ばれている鋼板の基本となる材料で、鋼板表面にはスケールと呼ばれる 濃いグレーの皮膜がついています。 曲げ加工を施すとR部分とその周辺の黒皮は剥がれてしまい、グレーの下地が見えてくるので それと分かります。 伸びが良いので薄板であれば小さなRでも曲げることも可能で、鋼板のなかでは加工性がよく 一番安価な鋼板です。 保管はそのまま放置でも錆びにくいですが、時間がたった場合や梅雨時期など結露をすると やはり錆びがきます。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2.3 ｔ （18.1ｋｇ/㎡） |
3.2 ｔ （25.1ｋｇ/㎡） |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| （Kg） | （Kg） | |||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4.5 ｔ （35.3ｋｇ/㎡） |
6 ｔ （47.1kg/㎡） |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| （Kg） | （Kg） | |||||||||||||||||||||||||||||||||||||||||||||||||||||
|
9 ｔ （70.7kg/㎡） |
12 ｔ （94.2kg/㎡） |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| （Kg） | （Kg） | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 赤字重量での佐川宅配便発送は対応しておりません。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 鋼板の重量計算方法は以下のように算出します。 切板１枚の重量（Kg ) = 厚みｔ（ｍｍ）×縦寸法（ｍｍ）×横寸法（ｍｍ）×鋼材の比重（7.85） または、 切板１枚の重量（Kg ) = 縦寸法（ｍｍ）×横寸法（ｍｍ）×1㎡当りの重量（kg/㎡） 表記法： （鋼板の名称） 厚みｔ（ｍｍ）×縦（ｍｍ）×横（ｍｍ） 表記例： HOT 2.3ｔ×300×500 ※ｍｍは省略します。 鋼板の名称 （黒皮材、普通板、HOT） いずれも同じ意味です。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| その他取り扱いのある鋼板。 SPHC-P （酸洗鋼板） ・・・ ”サンセン”または”サンアライ”と言われる鋼板です。 記のSPHC鋼板（黒皮鋼板）の黒い表面膜を除去し、塗装やメッキの ”のり”をよくするために処理されたものです。 材質はSPHCそのままなので曲げ等の加工性は同じです。 そのままにしていると結構早く錆びてくるので、保管 には油分の塗布が 必要になります。 グレーに近い色をしています。 SPCC （ミガキ鋼板） ・・・ SPHC鋼板を表面処理（黒皮除去）して更に冷間（常温）で伸ばして厚みに 精度をもたせた鋼板です。 冷間加工（伸ばし加工）により材質が硬くなるので、カチッとした急激な 曲げには不向きです。 黒皮が無い状態なので錆び易く、油等塗布しての保管が必要になります。 部品等の用途でメッキをして使用します。 色はシルバー。 SS400鋼板 ・・・ 黒皮材は一般に出回るSPHC材のほかに一般鋼材の記号と同じSS400 （一般構造用圧延鋼材）と同じ材質の鋼板です。 ミルシートにもこの記号が印字されます。 6ｔ、9t,12ｔ の厚み取り扱いがあります。 以下は亜鉛メッキ鋼板。 ガルバリウム鋼板 ・・・ ガルバと略して呼ばれることもあり、鉄の素地にアルミニウム・亜鉛・シリコン 成分からなるメッキ層でコーティングされた2次加工品です。 建築素材でもよく紹介されていますが、軽量・耐食性があり、加工後のメッキ 処理が不要のためひと手間省けるのがメリットです。 板厚は 0.8ｔ ・ 1.2ｔ ・ 1.6ｔ ・ 2.3ｔ の取り扱いがあります。 ZAM（ザム）鋼板 ・・・ ガルバリウムと言う名称はアメリカのメーカー製品名に対して、こちらは日本 メーカーの製品名。 亜鉛（Zink）・アルミニューム（Aluminum)・マグネシューム（Magnesium)の スペル頭文字を組み合わせての名称のようで、こちらも鉄素地に合金メッキを 施した2次製品です。 ガルバと比べてどちらが良いのかは良くわかりませんが、HPを見て比べて みるのも面白いかもしれません。 取り扱いのある板厚は 1.2ｔ ・ 1.6ｔ ・ 2.3ｔ ・ 3.2ｔ ・ 4.5ｔ ・ 6ｔ です。 曲げ加工した場合は伸ばされた部分のメッキ層が剥がれるといった事は ないようです。 （曲げ屋さんが言うには・・・） |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CPL （縞鋼板） ＪＩＳ規格はＪＩＳ Ｇ 3193に準じる | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 普通板の上に楔（くさび）型の出っ張りを付けて滑り止にしている鋼鈑です （でも完全に滑り止めとかと言われるとそうではなく、濡れている所や油がついた靴底では完全全ではなく 用心に越した事は無いのですが・・・） 縞板、チェッカープレートとも呼ばれていますが、メーカーによって縞目の形状や並び方が若干違います。 ステンレスの縞板はよく似ていますがアルミの縞板は並び方が違いますので、装飾性で選ぶ場合が 多いようです。 縞目を含む高さを鋼鈑の厚みと思われる方もいるようですが、山の部分は関係がなく、下地の厚みが 規格サイズとなっています。 鋼鈑にも無規格品（ムキとも呼ばれる）と規格品があり、公共工事等で使用する場合は規格品で注文 しなければミルシートは出ませんので注意が必要です。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2.3 ｔ （19.7kg/㎡） |
3.2 ｔ （26.8kg/㎡） |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| （Kg） | （Kg） | |||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4.5 ｔ （37Kg/㎡） |
6 ｔ （48.8Kg/㎡） |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| （Kg） | （Kg） | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 縞板曲げ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 縞鋼鈑は溝蓋以外にも色々な用途で使用されています。 階段の踏板やスロープ等で使われていますね。 ここでは曲げ製品の一例です。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||

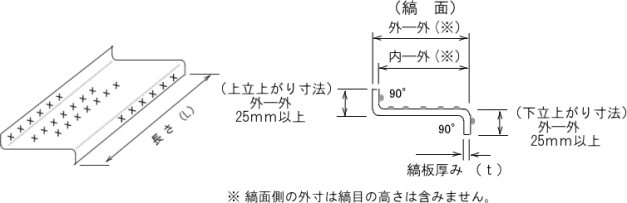

| Z曲げ （階段用ステップ） 横から見ればZ字に曲げた縞鋼板です。 上と下の折込は反り防止を兼ねて曲げられています。 Z曲げ製品の採寸は上下の立ち上がり寸法と踏込み幅、全長（長さ）です。 一般的には最大寸法（外―外寸法）で表しますが、現場によっては内―外寸法で指定する場合が あります。 図面には普通板と区別するため、表になる面には×××を書き入れます。 製作はシャーリング切断加工と曲げ加工です。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||

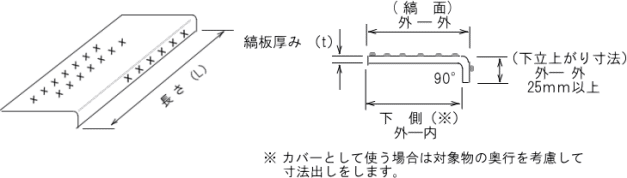

| L曲げ （下側だけ曲げる場合） | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ※ 曲げ部分のRの大きさは指定できません。成り行きとなります。 ※ 縞目の高さは1ｍｍ程度ですがメーカーにより若干の違いがあります。 そのような山の高さに違いがあるので縞目の高さをを含めない寸法を外寸としているそうです。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||

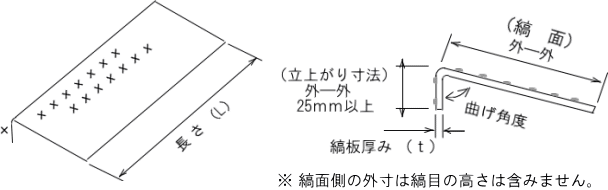

| L字曲げ （段差、スロープ用） 高低差のある場所に敷設するために製作されます。 車いすが通るスペースやつまずき防止等移動のための通路の改善に使われる事が多いようです。 高低差とどれくらいの敷設距離が必要かで曲げる角度が決まります。 設置場所の状況をよく調べておかないと設計が難しいかもしれません。 設置しても左右のガタツキが出る事も常にあり、接地面の状況も調べておいて下さい。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ※ 曲げ部分のRの大きさは指定できません。成り行きとなります。 ※ 曲げ角度が狭い場合は制作できない場合があります。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| コの字曲げ （階段設置の自転車用スロープ等） | ||||||||||||||||||||||||||||||||||||||||||||||||||||||

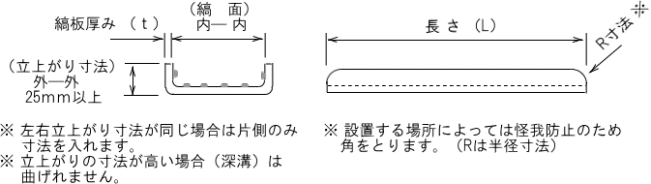

| 階段に設置する自転車用スロープの例です。 縞目を内側に曲げます。 長方形に切断した状態でコの時曲げをすると左右両側に角ができるので怪我防止のために 角を丸めて階段面に設置する必要があります。 この場合はレーザー切断加工と曲げ加工での製作になります。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ※ 曲げ部分のRの大きさは指定できません。成り行きとなります。 ※ 固定する場合は地面にアンカーを打つ穴加工が必要になります。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ササラ・ 側ゲタ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||

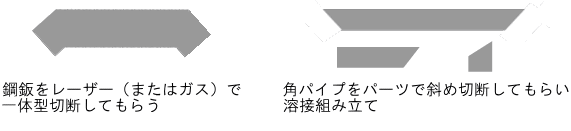

| 階段施工する場合はステップのほかに両端を支えるための ”ササラ”や ”側ゲタ” が 必要となります。 （画像は縞板ササラ、側ゲタで検索してみてください） ササラ・ 側ゲタ は2種類がよく見られます。 レーザー加工（ガス切断）で鋼鈑を型切りしたものや、角パイプの角度切りしたものを使用します。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 階段の製作や設置は強度の検討や設計が必要です。 重量構造物になるので施工業者さんと計画 して上ですすめる用にしてください。 階段の製作は” 鉄骨階段図面 ”で検索すると参考になると思います。 当店では1件の施工業者様と取引がありますが、階段・手すりの制作や設置、倉庫の中二階の設置等 小規模な工事をしています。 当店のお近くの方は相談に乗ってくれると思います。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 縞鋼板のバリエーション | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 縞鋼板は黒肌材の他にカラーや亜鉛メッキ品の色付きもあります。 （2.3ｔ、3.2ｔが取り扱い可） カラー 縞板 ・・・ 錆止め用に赤の塗料でペイントされている縞板。 そのままでも使用できますが、縞の凸部分は擦れ等ではがれやすい。 塗装するための下地用として利用する方がいいかもしれません。 切断面は素地でそこから錆が出るので着色が必要となります。 メッキ縞板 ・・・ 亜鉛メッキされた縞板で、水回り場所でよく使用されます。 最初はギラギラと光を反射しますが、時間がたつと落ち着いたグレー色になります。 これも切断面は素地で錆が出るので着色が必要になります。 いずれもカラーまたは亜鉛メッキと指定が必要で、何も書かなければ黒材と判断されます。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ※ サイズによっては入手困難、廃止の場合があります。 また,当店では常時取り扱いがなく、取り寄せ品になります。 ※ サイズ表の呼び寸法は、ジャストサイズを保証するものではなく、JIS規格 の規定にある許容範囲において定められたものです。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
