| 鋼管継ぎ手（SGP鋼管用鉄製半球キャップ・エルボ） |
|||||||||||||||||||||||||||||||||||||||||||||
| 鋼管（SGPパイプ）に接続可能な溶接式管継ぎ手です。 パイプの方向を45度・90度に変えたり止めたりするための鉄製部材です。 接続方法は外周溶接による接続になります。 |
|||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||
| 発送の目安 ・・・ ご注文日またはお振込み確認日より2～3営業日 | |||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||
| 注） ・ ロングエルボ・ショートエルボ・180度エルボ・キャップはベンカン製または淡路マテリア製になります。 ・ 各製品詳細は淡路マテリア株式会社または株式会社ベンカン ホームページよりＰＤＦで 収得出来ますのでご活用下さい。 このページの表はカタログ値を抜粋し,再編集したものです。 ・ 入荷するエルボ、キャップはＳＧＰパイプと比べまして肌色、質感が大きく違います。 同一色ではございません。 |
|||||||||||||||||||||||||||||||||||||||||||||
| 色と肌感の違い | |||||||||||||||||||||||||||||||||||||||||||||
  エルボや胴付きのキャップはシルバー色、ＳＧＰパイプは黒色です。 SGP用でも表面肌の状態はざらざらしていますのでパイプとつなぐと違ったものに見えます。 |
|||||||||||||||||||||||||||||||||||||||||||||
| 45度 ・ 90度 ロングエルボ |   |
||||||||||||||||||||||||||||||||||||||||||||
| パイプの方向を変えるための鉄製溶接継ぎ手です。 ロングとショートそれぞれ45度・90度の4タイプがあります。 |
|||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||
| 45度・90度 ショートエルボ | |||||||||||||||||||||||||||||||||||||||||||||
  |
|||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||
| |
|||||||||||||||||||||||||||||||||||||||||||||
| 180度ロングエルボ | |||||||||||||||||||||||||||||||||||||||||||||
| 配管をUターンさせる為の半ドーナツ形の継ぎ手です。 ロング・ショートと反転径が異なる2種類があり、配管スペースに応じて選びます。 |
|||||||||||||||||||||||||||||||||||||||||||||
|
 |
||||||||||||||||||||||||||||||||||||||||||||
| |
|||||||||||||||||||||||||||||||||||||||||||||
| 180度ショートエルボ 画像 | |||||||||||||||||||||||||||||||||||||||||||||
|
 |
||||||||||||||||||||||||||||||||||||||||||||
| |
|||||||||||||||||||||||||||||||||||||||||||||
| キャップ （胴付き） | |||||||||||||||||||||||||||||||||||||||||||||
| パイプエンド（ふた）になるキャップで、頭の丸い部分と直線部分（胴）付き鉄製キャップです。 ガス管の他に道路の歩道ポールの頭部分にも使われます 。 SGPパイプの質感とはかなり違い、グレー色でキャップ表面はザラザラとしています。 軍手などで扱うと生地がひっかかり、毛羽立ちがつきます。 |
|||||||||||||||||||||||||||||||||||||||||||||
|
 |
||||||||||||||||||||||||||||||||||||||||||||
| 注） キャップの背から端面までの距離は、厚さが限界厚さ以下の場合は E として、 限界厚さを超える場合は E1 とします。 （JIS B 2312 に適用） 備考 ： キャップの形状は半だ円形とし、内面における長径と短径との比は 1 を超え 2 以下とする。 |
|||||||||||||||||||||||||||||||||||||||||||||
| |
|||||||||||||||||||||||||||||||||||||||||||||

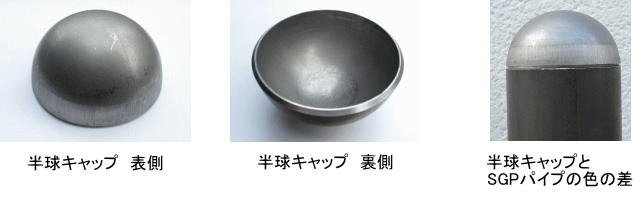

| 半球キャップ （汎用品 ・ メーカー指定なし） 画像 | |||||||||||||||||||||||||||||||||||||||||||||
| 直線部分が無く、円形を半分に割ったカタチをしている鉄製半球キャップで色はグレー、 鋼板より成型されているため、表面はツルツルとしています。 2個合わせれば球形（真円ではない）になり、アイデアがあればこれだけでも色々と 考える事ができるキャップです。 キャップのカタチにこだわりが無ければ上記のキャップより安価なので数が必要なときは コストダウンができます。 |
|||||||||||||||||||||||||||||||||||||||||||||
| 単位 （ｍｍ） | |||||||||||||||||||||||||||||||||||||||||||||
|
 |
||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||
| 注） 汎用品によりＳＧＰパイプ外径サイズに厳密には対応しない場合がございます。 重量データはございません。 曲面は偏差（0～+1.5範囲内）ございますのでで完全球形ではございません。 開先※（かいさき） はついていない場合がございます。 ※ (かいさき）溶接部分の溶接性を向上させる為に施している面取り加工の事。 溶接の前作業として行われるものでサンダー等で面取り加工を施します.。 胴付きのキャップは開先がありますが半球キャップの80Ａ以下はついていない場合が殆んどです。 ※ 色はグレーの無塗装品です。 |
|||||||||||||||||||||||||||||||||||||||||||||
| |
|||||||||||||||||||||||||||||||||||||||||||||

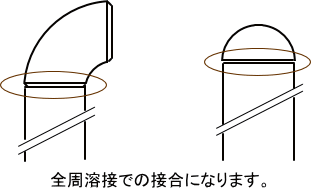

| パイプの接合について | |||||||||||||||||||||||||||||||||||||||||||||
| SGPパイプに接合する場合は継ぎ目を溶接で1周させて、サンダー等で 仕上げをする必要がございます。 |
|||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||
| ※ サイズによっては入手困難、廃止の場合があります。 お取り寄せ品の為、常時在庫はありません。 ※ サイズ表の呼び寸法は、ジャストサイズを保証するものではなく、 JIS規格の規定にある許容範囲において定められたものです。 |
|||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||
